EKL2-40 RCBO 6kA 1P+N УЗО срабатывает при остаточном токе
Запросить
● Стандарт: IEC61009-1
● Тип: AC, A
● Номинальный ток: 6~40А
● Номинальное напряжение: 230/240~
● Количество полюсов: 2P (1P+N)
● Номинальный остаточный рабочий ток (IAn): 30, 100, 300 мА
● Номинальная отключающая способность при коротком замыкании: 6 кА
● Кривая отключения: B, C
● Температура окружающего воздуха: -25...+55 ºC
● Подключение: сверху и снизу
● Сертификаты: CE, CB, UKCA, S

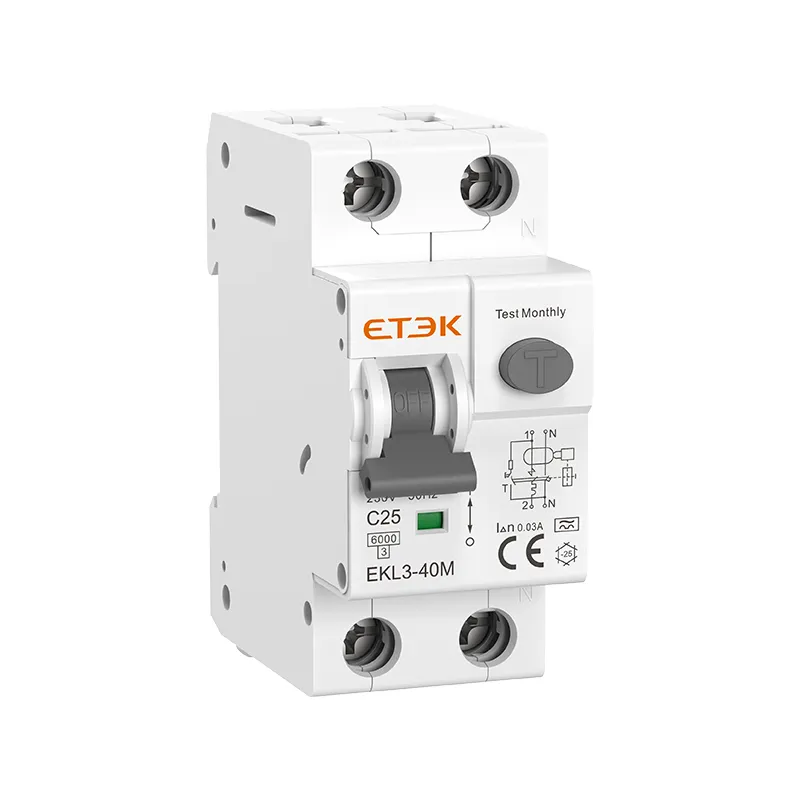

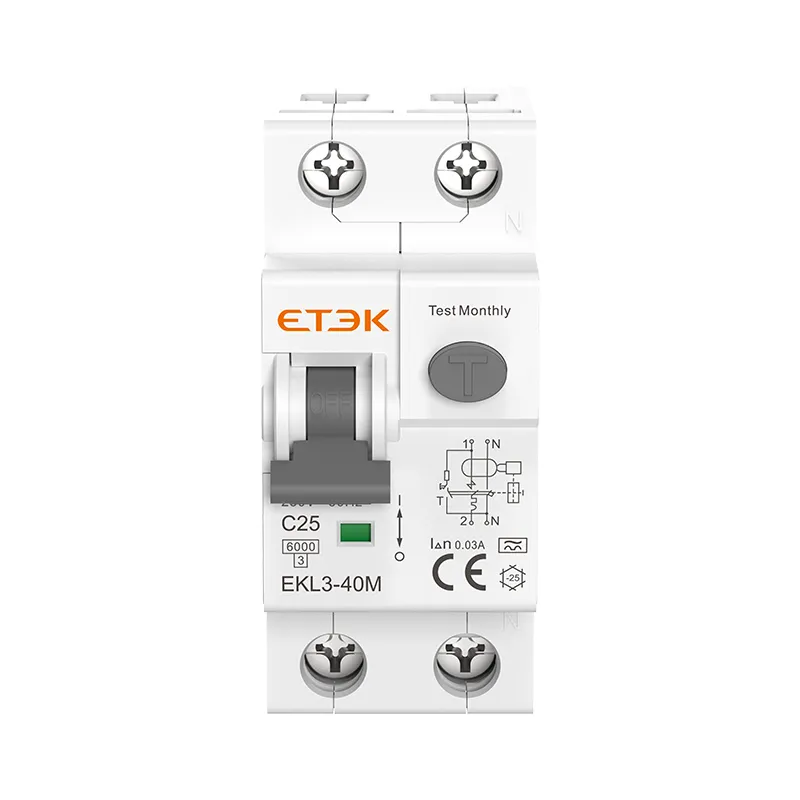

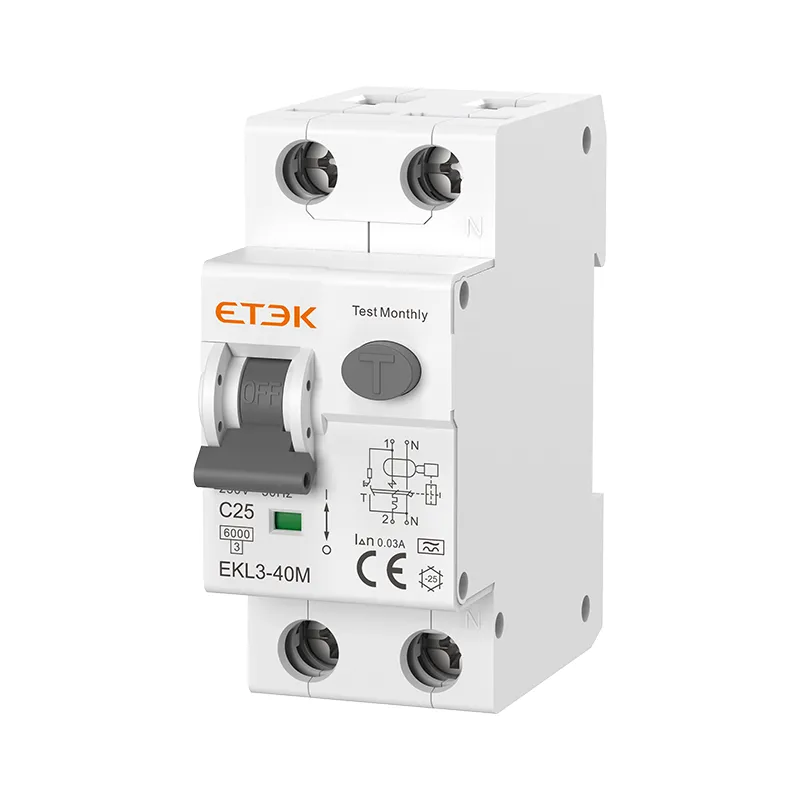

Автоматический выключатель защиты "фаза + нейтраль + утечка" магнитного типа EKL3-40M применяется в однофазной жилой цепи 50 Гц или 60 Гц, номинальное напряжение 230 В, для защиты от утечки, гражданской электрической перегрузки и короткого замыкания. Изделие имеет много преимуществ, таких как малый размер, высокая отключающая способность, отключение нулевой линии, линии под напряжением одновременно и защита от утечки в случае обратной проводки линии под напряжением. Это изделие соответствует стандартам IEC61009-1, с передовыми международными технологиями.
|
Стандарт |
МЭК/EN61009-1 |
||
|
Защита |
Замыкание на землю, перегрузка по току и короткое замыкание, перенапряжение (по выбору) |
||
|
Тип поездки |
Замыкание на землю: Электромагнитное |
||
|
Перегрузка и короткое замыкание: Термомагнитный |
|||
|
Тип защиты (утечка тока) |
АС, А | ||
|
Количество полюсов |
1P+N 2модуля, линия N с отключенным |
||
| Номинальный ток In | 6,10,16,20,25,32,40А | ||
| Номинальное напряжение Ue | 230/240В~ | ||
| Номинальная частота | 50/60Гц | ||
|
Номинальные токи чувствительности I△n |
30,100,300мА | ||
|
Остаточный ток выключения при I△n |
≤0,1с | ||
|
Номинальная остаточная включающая и отключающая способность (I△m) |
500А(In≤50А) |
||
| Номинальная отключающая способность | 6000А | ||
| Класс ограничения энергии | 3 | ||
| Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp | 4000 В | ||
| Напряжение испытания диэлектрика при инд. частоте в течение 1 мин. | 2кВ | ||
|
Характеристика термического срабатывания |
(1,13-1,45) х В |
||
|
Характеристика магнитного расцепления |
B:(3-5) х В, C:(5-10) х В |
||
| Электрическая жизнь | 4000 циклов | ||
| Механическая жизнь | 10 000 циклов | ||
| Индикатор положения контакта | Да | ||
|
Индикатор замыкания на землю |
Да | ||
|
Степень защиты |
IP20 | ||
| Температура окружающей среды |
-25℃ до +55℃, макс. влажность 95% |
||
| Тип клеммного соединения | Кабель/Шина штыревого типа/Шина вилочного типа | ||
|
Макс. размер клеммы для кабеля |
25мм 2 | ||
|
Макс. момент затяжки |
2.5Нм | ||
|
Установка |
Монтаж на 35-мм DIN-рейку |
||
| Связь |
Сверху и снизу |
||
| Поляки | Номинальный ток (А) | Кривая В | ||
| Чувствительность | ||||
| 30mA | 100mA | 300mA | ||
| Тип А | ||||
| 1P+N | 6A | EKL3-40M-1NB0630 | EKL3-40M-1NB06100 | EKL3-40M-1NB06300 |
| 8A | EKL3-40M-1NB0830 | EKL3-40M-1NB08100 | EKL3-40M-1NB08300 | |
| 10A | EKL3-40M-1NB1030 | EKL3-40M-1NB10100 | EKL3-40M-1NB10300 | |
| 13A | EKL3-40M-1NB1330 | EKL3-40M-1NB13100 | EKL3-40M-1NB13300 | |
| 16A | EKL3-40M-1NB1630 | EKL3-40M-1NB16100 | EKL3-40M-1NB16300 | |
| 20A | EKL3-40M-1NB2030 | EKL3-40M-1NB20100 | EKL3-40M-1NB20300 | |
| 25A | EKL3-40M-1NB2530 | EKL3-40M-1NB25100 | EKL3-40M-1NB25300 | |
| 32A | EKL3-40M-1NB3230 | EKL3-40M-1NB32100 | EKL3-40M-1NB32300 | |
| 40A | EKL3-40M-1NB4030 | EKL3-40M-1NB40100 | EKL3-40M-1NB40300 | |
| Номинальный ток (А) | Кривая С | |||
| Чувствительность | ||||
| 30mA | 100mA | 300mA | ||
| Тип А | ||||
| 6A | EKL3-40M-1NC0630 | EKL3-40M-1NC06100 | EKL3-40M-1NC06300 | |
| 8A | EKL3-40M-1NC0830 | EKL3-40M-1NC08100 | EKL3-40M-1NC08300 | |
| 10A | EKL3-40M-1NC1030 | EKL3-40M-1NC10100 | EKL3-40M-1NC10300 | |
| 13A | EKL3-40M-1NC1330 | EKL3-40M-1NC13100 | EKL3-40M-1NC13300 | |
| 16A | EKL3-40M-1NC1630 | EKL3-40M-1NC16100 | EKL3-40M-1NC16300 | |
| 20A | EKL3-40M-1NC2030 | EKL3-40M-1NC20100 | EKL3-40M-1NC20300 | |
| 25A | EKL3-40M-1NC2530 | EKL3-40M-1NC25100 | EKL3-40M-1NC25300 | |
| 32A | EKL3-40M-1NC3230 | EKL3-40M-1NC32100 | EKL3-40M-1NC32300 | |
| 40A | EKL3-40M-1NC4030 | EKL3-40M-1NC40100 | EKL3-40M-1NC40300 | |
