Описание

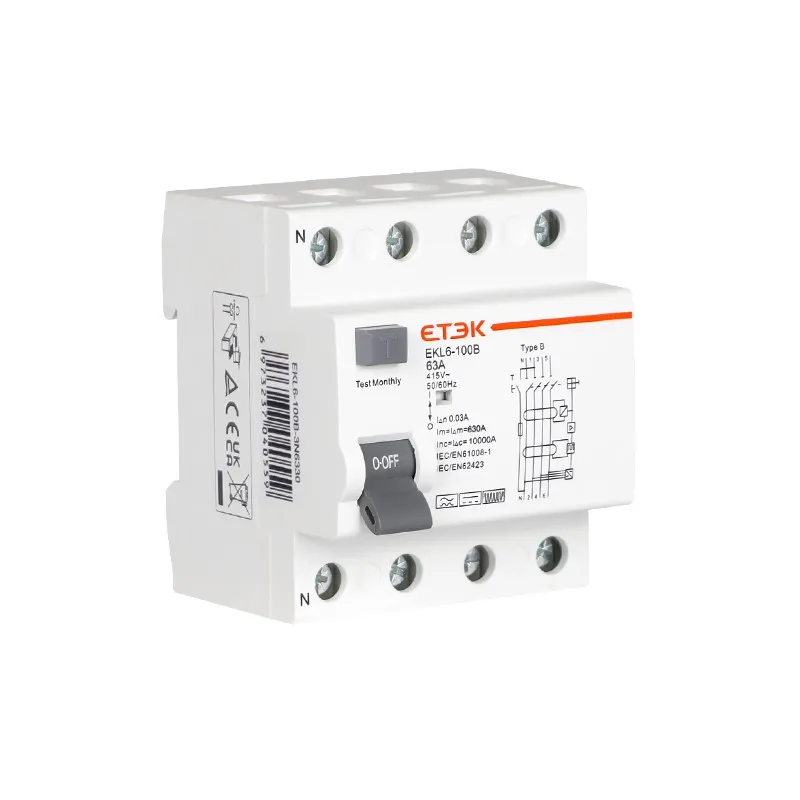

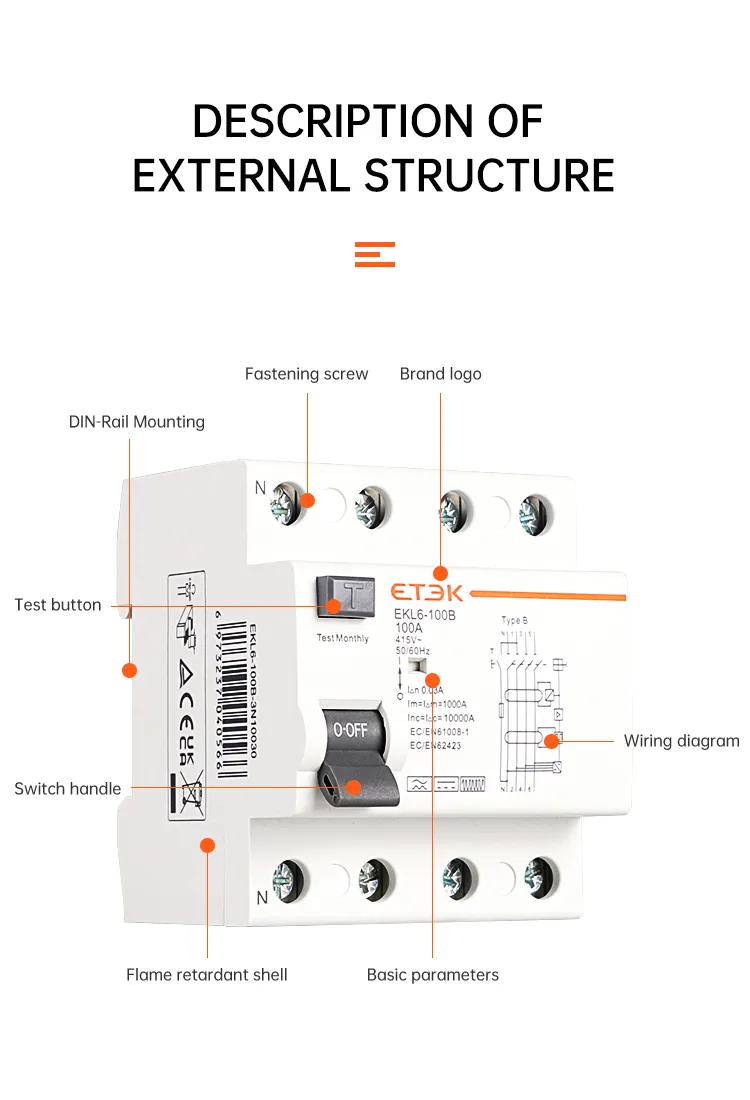

УЗО типа B EKL6-100B имеет новый дизайн внешнего вида, компактную конструкцию, хорошую надежность и высокую безопасность. Продукция соответствует стандартам IEC61008-1, IEC62423. Они обеспечивают более высокий уровень защиты с максимальной непрерывностью работы при любых рабочих условиях. УЗО типа B могут обеспечить максимальную безопасность во многих приложениях, таких как зарядные станции для электромобилей, краны и лифты, фотоэлектрические и ветровые электростанции и т. д.

Технические данные

Электрические характеристики
Режим		Электромагнитный
Тип (форма волны обнаруженной утечки на землю)		Б
Номинальный ток In		25,40,63,80,100А
Поляки		2П,4П
Номинальное напряжение Ue		2P 240В~, 4P 415В~
Напряжение изоляции Ui		500В
Номинальная частота		50/60Гц
Номинальный остаточный ток срабатывания (I△n)		30мА
Номинальная остаточная включающая и отключающая способность (I△m)		500(In=25, 40A) 630(In=63A)
Ток короткого замыкания Inc= I△c		10,000А
предохранитель SCPD
Перерыв под I△n		≤0,1с
Номинальное импульсное выдерживаемое напряжение (1,5/50) Uimp		4000В
Напряжение испытания диэлектрика при инд.частоте в течение 1 мин		2,5 кВ

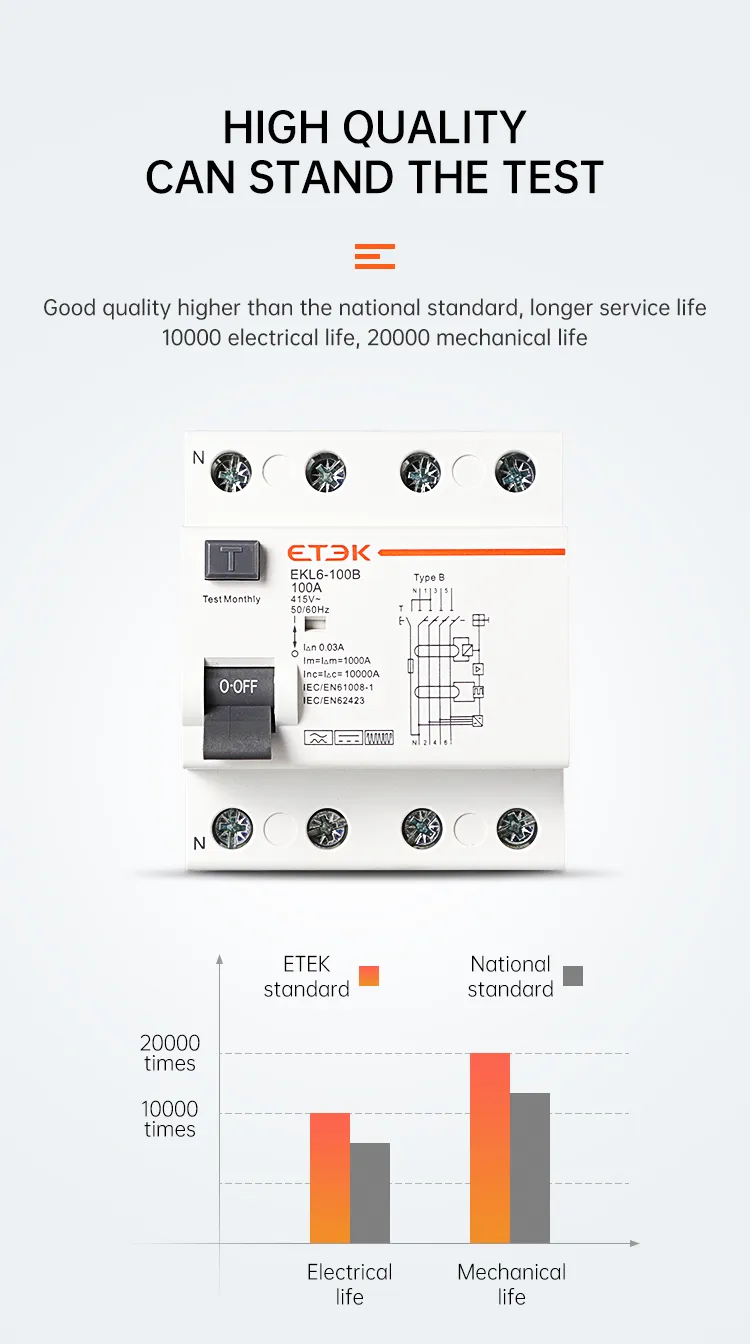

Электрическая жизнь		2000 циклов
Механическая жизнь		4000 циклов
Установка
Индикатор положения контакта		Да
Степень защиты		IP20
Температура окружающей среды (дневная средняя ≤35℃)		-5℃~+40℃
Температура хранения		-25℃~+70℃
Тип клеммного соединения		Кабель/Шина штыревого типа/Шина U-типа
Размер клеммы верхний/нижний для кабеля		35мм2 18-3AWG
Размер клеммы верхний/нижний для сборной шины		35мм2 18-3AWG
Момент затяжки		2,5 Нм 22 дюйм-фунта
Монтаж		На DIN-рейке EN60715 (35 мм) с помощью быстрозажимного устройства
Связь		Подача питания в обоих направлениях
Диапазон тока срабатывания
Угол отставания	I△n＞0.01A	I△n≤0,01А
0°	0,35I△n≤I△≤1,4I△n	0,35I△n≤I△≤2I△n
90°	0,25I△n≤I△≤1,4I△n	0,25I△n≤I△≤2I△n
135°	0,11I△n≤I△≤1,4I△n	0,11I△n≤I△≤2I△n

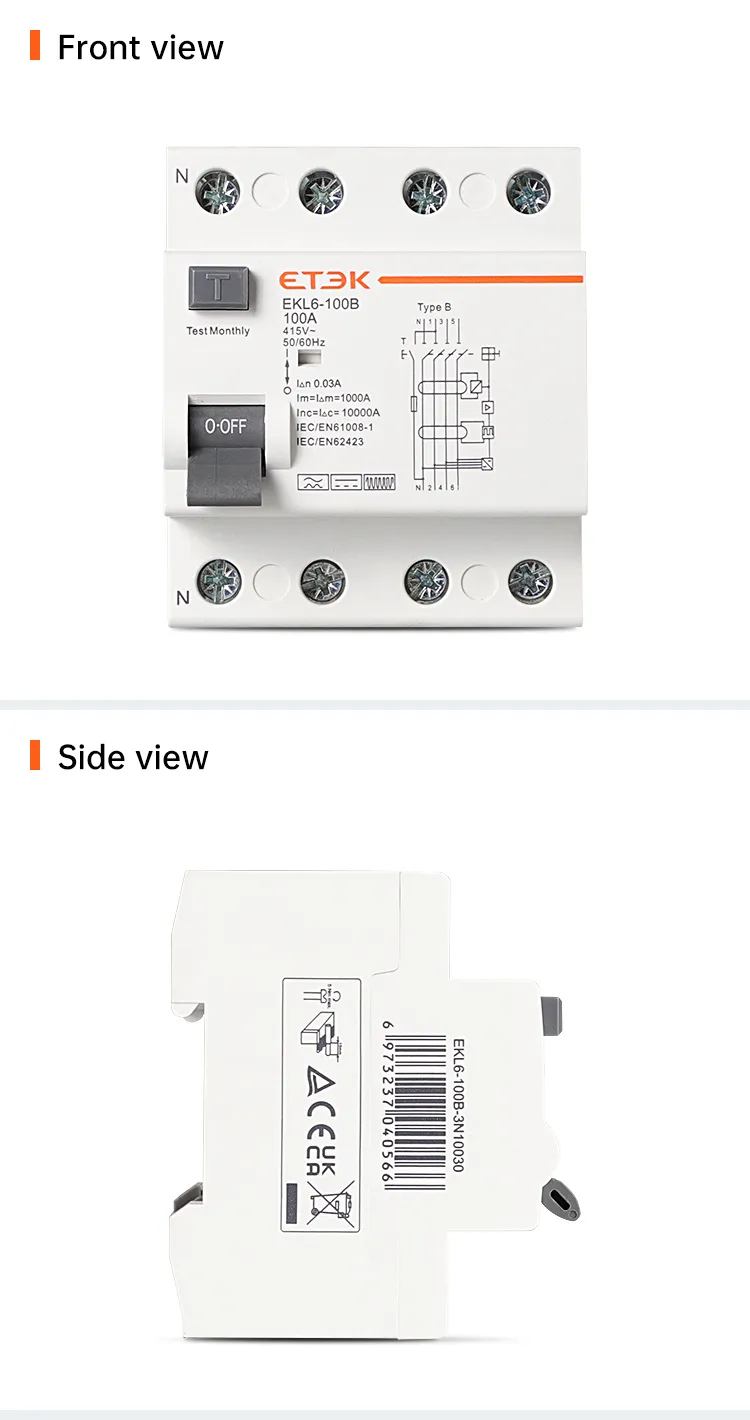

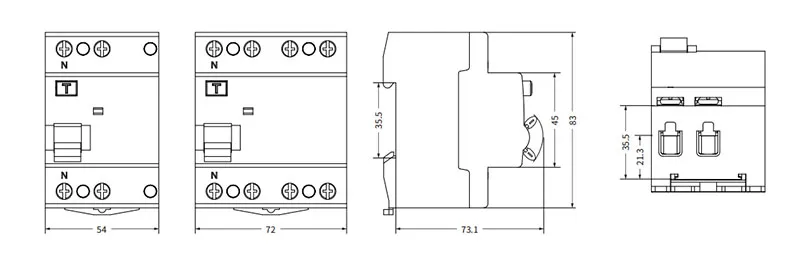

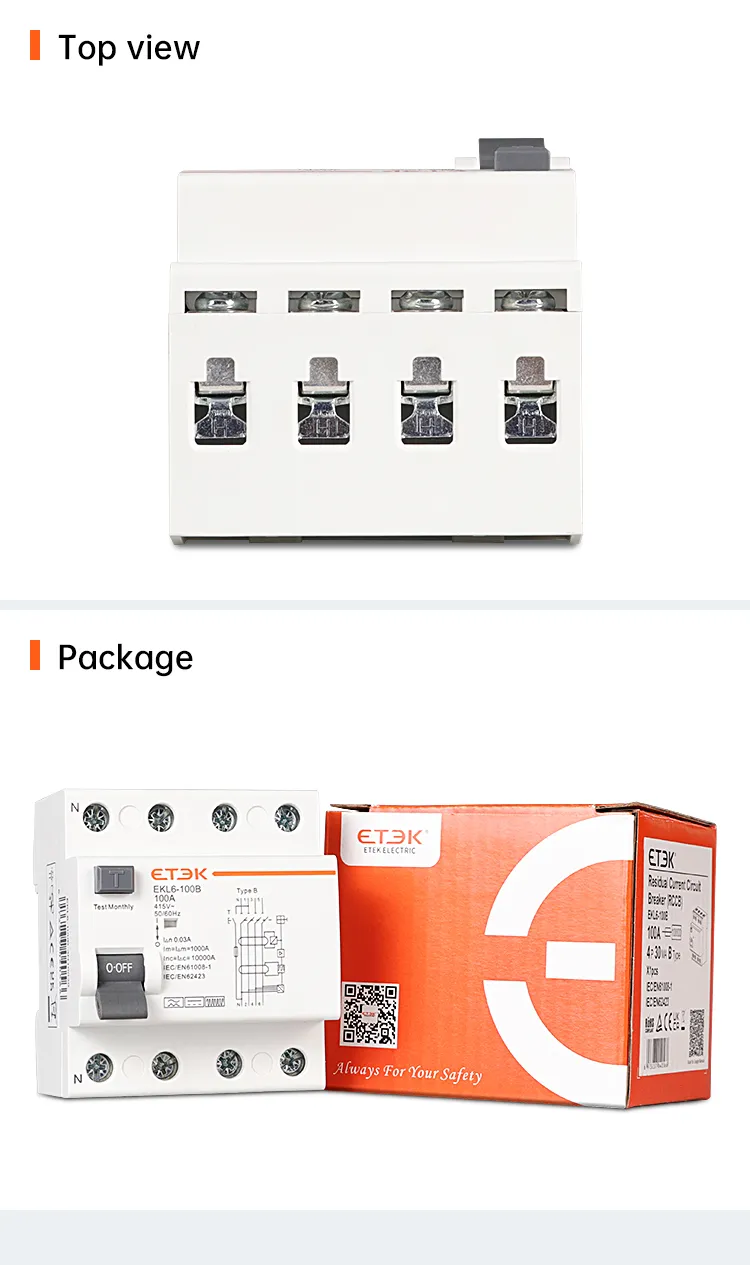

Размеры

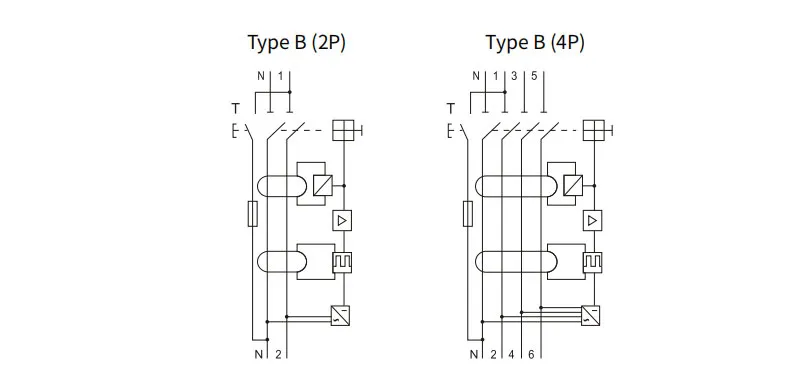

Схема цепи

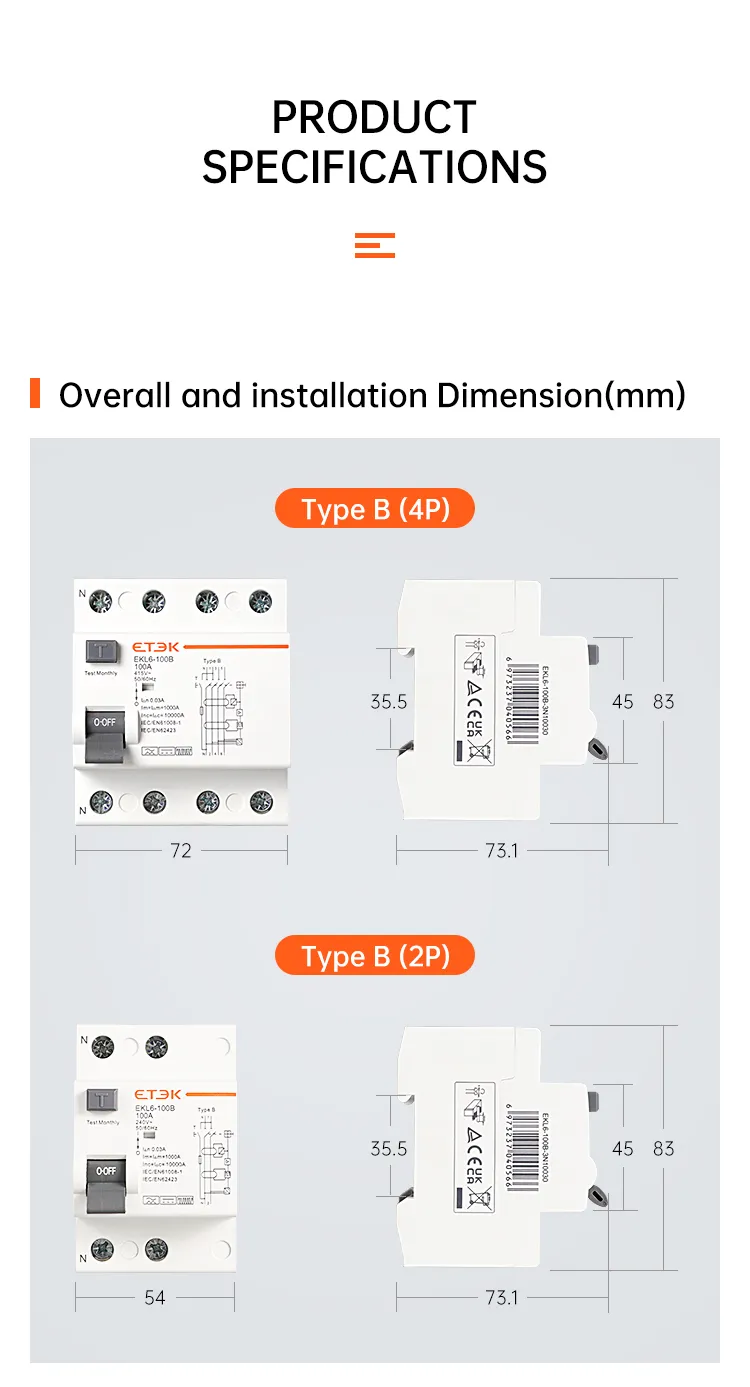

Размер установки

Форма выбора продукта
